Серия 763

Воздухораспределитель ФЯ 763

  • Описание

Описание

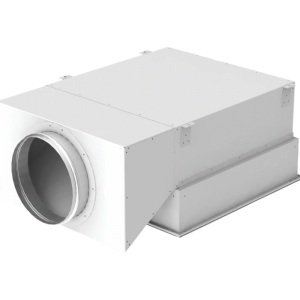

Воздухораспределитель с боковым расположением круглого патрубка с уменьшенным размером по высоте для подвесного потолка ППМ.

Размеры фильтра ШхВхГ, мм Производительность, м3/час Размеры, мм Масса, кг
L1 W1 H H1 ØD
530х530х78 410 572 572 318 165 250 17,3
1130х530х78 890 572 1172 383 197 315 27,3
530х530х150 410 572 572 390 237 250 19,3
1130х530х150 890 572 1172 455 270 315 30,2
530х530х300 1440 572 572 540 387 250 23,3
1130х530х300 3170 572 1172 605 420 315 36,3

Производительность указана при скорости потока воздуха 0,45 м/с для фильтров глубиной 78 и 150 мм, 1,6 м/с для фильтров глубиной 300 мм. Масса указана для воздухораспределителей изготовленных из 1,5 мм стали (без учета массы фильтра). Возможно изготовление воздухораспределителей других размеров.
